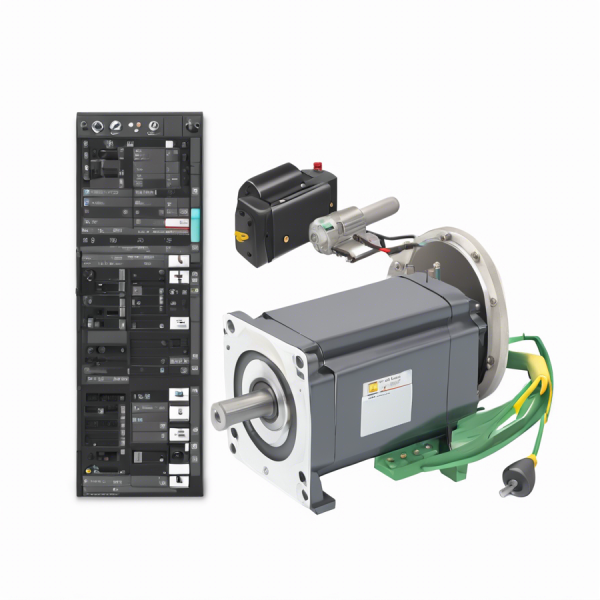

VPL-A1001M-CJ14AA KINETIX; PERMANENT MAGNET ROTARY MOTOR, Servo Motor | Allen Bradley
Type number: VPL-A1001M-CJ14AA, Part No.: VPLA1001MCJ14AA, from manufacturer: Allen Bradley, Catagory: Kinetix VP Servo Motors Drives & Motors, VPL Low Inertia Motors
della101@163.com
Products Categories
Product Description
| Module No. | VPL-A1001M-CJ14AA |
| Product name | Low Inertia, 240V AC, 100mm Bolt Circle Frame Size, 1 (One) Magnet Stack, 6000 RPM Rated Speed, Single-turn 18 … |
| Product description | VPL-A1001M-CJ14AA KINETIX; PERMANENT MAGNET ROTARY MOTOR, Servo Motor | Allen Bradley |
| Part number | VPLA1001MCJ14AA |
| Allen Bradley recommendation product | VPL-A1001M-CK12AA Servo Motor, Low Inertia | Allen Bradley |
| Voltage | 230 VAC, 240 VAC, 480 VAC |
| Manufacturer | Allen Bradley |
| Country of origin | United States |
| Warranty | 1-2 year |
| Shipping Method | 1.Ship worldwide, usually 5-7 days. 2. We use DHL, FedEx, UPS,TNT |
| Remark | If you need a specific firmware or series relating to VPL-A1001M-CJ14AA, please call or email us, we probably have it in our large inventory. |
Product Catalogue
VPL-A1001M-CJ14AA KINETIX; PERMANENT MAGNET ROTARY MOTOR, Servo Motor | Allen Bradley
Kinetix VP Low Inertia Motors(100…165 mm frame sizes)
Radial Load Force Ratings(maximum)for Non-brake Motors
| Motor
Cat.No(1 |
Speed,max rpm | RPM | ||||||||||||||
| 500
kgf |
1000
kgf |
1500
kgf |
2000
kgf |
2500
kgf |
3000
kgf |
3500
kgf |
4000
kgf |
4500
kgf |
5000
kgf |
5500
kgf |
6000
kgf |
6500
kgf |
7000
kgf |
|||
| VPL-A1001C | 2800 | 79.1 | 一 | 62.8 | 一 | 49.8 | 一 | 44.6* | 一 | 一 | 一 | 一 | 一 | |||
| VPI-A1001N | 6500 | 一 | 一 | 一 | 54.9 | 一 | 46.3 | 一 | 38.0 | 一 | 一 | 一 | 33.6 | |||
| VPL-A1002C | 3000 | 87.9 | 69.7 | 一 | 55.4 | 48.4 | ||||||||||
| VPL-A1002F | 5000 | 一 | 一 | 69.7 | 60.9 | 一 | 一 | 48.4 | 一 | 40.8 | 一 | 一 | 一 | |||
| VPL-A1003C | 2250 | 93.6 | 一 | 74.3 | 64.9 | 一 | 56.7 | 一 | 一 | 一 | 一 | 一 | ||||
| VPL-A1003E | 3750 | 93.6 | 74.3 | 一 | 59.0 | 47.8* | ||||||||||
| VPL-A1003F | 5500 | 一 | 一 | 一 | 64.9 | 一 | 54.8 | 46.8 | 一 | 42.1 | 一 | 一 | ||||
| VPL-A1152B | 2150 | 98.8 | 一 | 78.4 | 68.5 | 一 | 60.8* | 一 | 一 | 一 | 一 | |||||
| VPL-A1152E | 3300 | 98.8 | 78.4 | 一 | 62.2 | 52.7* | ||||||||||
| VPL-A1152F | 5000 | 一 | 一 | 78.4 | 一 | 62.2 | 一 | 54.4 | 一 | 45.9 | 一 | 一 | 一 | |||
| VPL-A1153C | 2300 | 106.4 | 一 | 84.5 | 73.8 | 一 | 64.0 | 一 | 一 | 一 | 一 | 一 | ||||
| VPL-A1303B | 1950 | 132.9 | 105.5 | 92.2 | 84.4 | |||||||||||
| VPL-A1303F | 4000 | 一 | 一 | 105.5 | 一 | 83.7 | 一 | 73.1 | 66.5 | 一 | 一 | 一 | 一 | 一 | ||
| VPL-A1304A | 1600 | 140.2 | 122.5 | 112.2* | 一 | 95.2* | 一 | 一 | 一 | 一 | ||||||
| VPL-A1304D | 3000 | 140.2 | 111.3 | 一 | 88.3 | 77.2 | ||||||||||
| VPL-A1306C | 2000 | 150.0 | 一 | 128.3* | 107.7* | 94.5 | 一 | 一 | 一 | 一 | 一 | 一 | ||||
| VPL-B1001M | 6000 | 一 | 一 | 一 | 一 | 49.8 | 一 | 43.5 | 39.6 | 一 | 一 | 34.6 | 一 | |||
| VPL-B1002E | 3300 | 87.9 | 69.7 | 一 | 55.4 | 46.8* | ||||||||||
| VPL-B1002M | 6000 | 一 | 一 | 60.9 | 一 | 48.4 | 42.2 | 38.4 | ||||||||
| VPL-B1003C | 2500 | 93.6 | 一 | 74.3 | 64.9 | 一 | 54.8 | 一 | 一 | 一 | 一 | |||||
| VPL-B1003F | 4750 | 一 | 74.3 | 64.9 | 一 | 51.5 | 44.2* | |||||||||
| VPL-B1003T | 7000 | 一 | 一 | 64.9 | 一 | 54.8 | 45.0 | 38.9 | ||||||||
| VPL-B1152C | 2250 | 98.8 | 一 | 78.4 | 68.5 | 一 | 59.8* | 一 | 一 | 一 | 一 | 一 | 一 | |||
| VPL-B1152F | 4500 | 一 | 78.4 | 一 | 62.2 | 54.4 | 47.5 | |||||||||
| VPL-B1152T | 6500 | 一 | 一 | 68.5 | 一 | 57.8 | 49.4 | 42.0 | ||||||||
| VPL-B1153E | 3200 | 106.4 | 一 | 84.5 | 一 | 67.0 | 一 | 57.3* | 一 | 一 | 一 | 一 | 一 | |||
| VPL-B1153F | 5000 | 一 | 一 | 84.5 | 一 | 67.0 | 一 | 58.6 | 一 | 49.4 | 一 | 一 | 一 | |||
| VPL-B1303C | 2250 | 132.9 | 105.5 | 92.2 | 一 | 80.5* | ||||||||||
| VPL-B1303F | 4000 | 一 | 一 | 105.5 | 一 | 83.7 | 一 | 74.0* | 66.5 | 一 | 一 | 一 | 一 | 一 | ||
| VPL-B1304C | 2150 | 140.2 | 111.3 | 99.5 | 一 | 86.2* | ||||||||||
| VPI-B1304E | 3500 | 一 | 111.3 | 97.2 | 一 | 84.3* | 73.3 | |||||||||
| VPL-B1306( | 2500 | 150.0 | 一 | 119.1 | 一 | 100.8* | 87.7 | 一 | 一 | |||||||
| VPL-B1306F | 4250 | 一 | 119.0 | 一 | 94.5 | 82.6 | 73.5* | |||||||||
| VPL-B1651C | 2750 | 161.3 | 128.0 | 一 | 108.3* | 91.4* | ||||||||||
| VPL-B1651F | 4750 | 一 | 一 | 128.0 | 一 | 101.6 | 一 | 88.7 | 一 | 76.1* | 一 | 一 | 一 | |||
| VPL-B1652C | 2700 | 180.7 | 一 | 143.4 | 125.3 | 一 | 一 | 103.0* | 一 | 一 | 一 | 一 | 一 | |||
| VPL-B1652F | 4000 | 一 | 143.4 | 125.3 | 105.7 | 90.4 | ||||||||||
| VPL-B1653C | 2300 | 192.4 | 一 | 152.7 | 136.5* | 一 | 115.7* | 一 | 一 | 一 | 一 | 一 | ||||
| VPL-B1653D | 3000 | 一 | 一 | 152.7 | 139.9* | 125.5* | 一 | 105.9 | 一 | 一 | 一 | 一 | 一 | |||
| VPL-B1654B | 1850 | 200.1 | 174.8 | 一 | 152.5* | 129.4* | ||||||||||
| VPL-B1654D | 3000 | 158.8 | 138.8 | 126.1 | 110.1 | 一 | 一 | 一 | 一 | 一 | ||||||
(1) 1.0kgf=2.2Ibfor9.8N.An asterisk (“)indicates a load rating that is measured at an pm value that is less than the value listed for that column.
